헥사고날 아키텍처

요약

Application은 Domain을 조작하고,
외부 시스템과의 통신은 Port를 통해 추상화하며,
그 Port를 구현한 실제 기술 계층이 Adapter이다.





DDD에 유리하고 객체지향 5원칙(SOLID)에 유리한 헥사고날 아키텍쳐를 도입할 기회가 있어 공부하게 되었다.

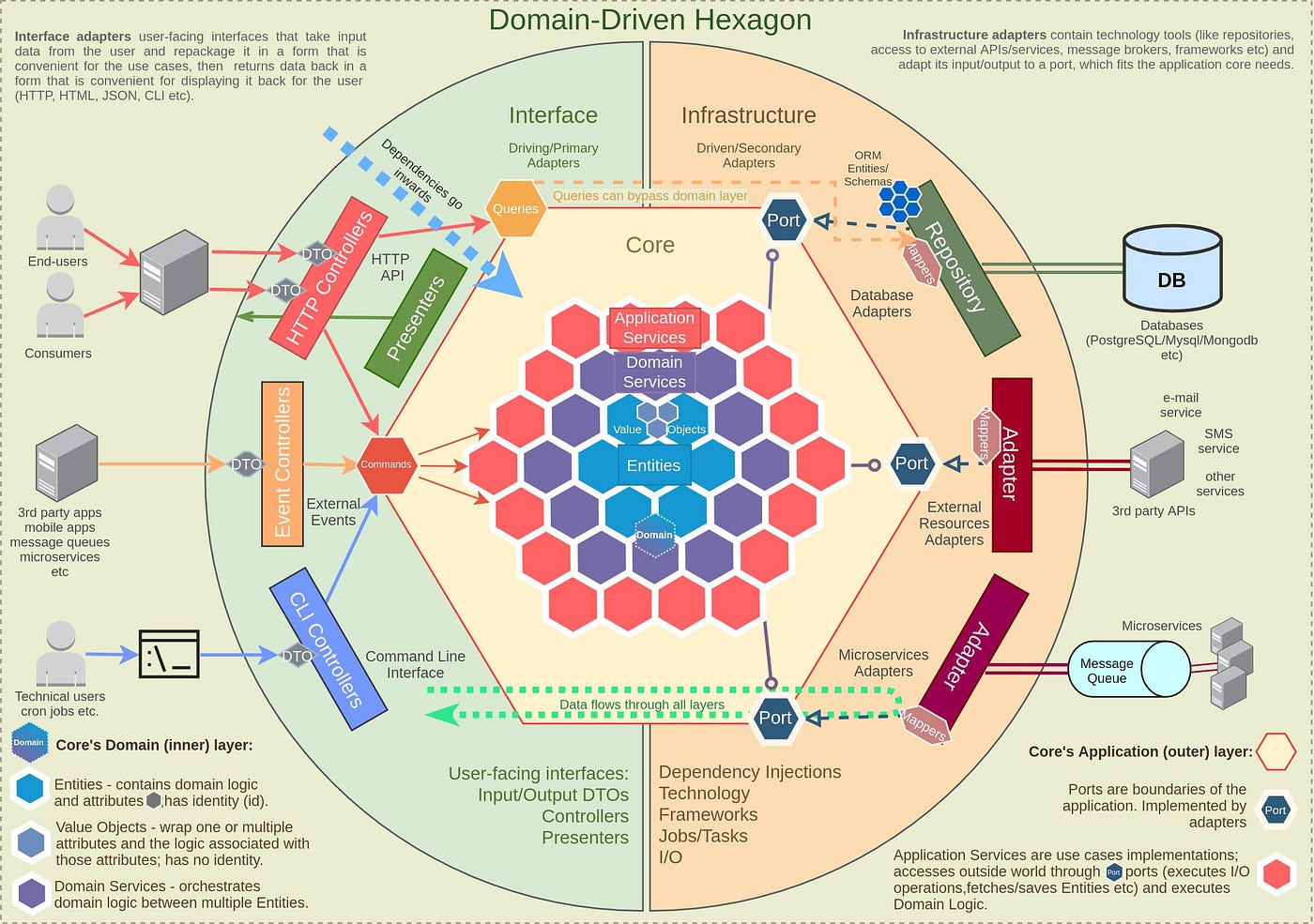

출처: https://medium.com/@rohitdoshi9/simplifying-software-design-with-hexagonal-architecture-f0f65f926e72



헥사고날 아키텍쳐란?

핵심 로직(도메인)을 중심에 두고, 외부(DB,UI,API)를 "어댑터)" 취급하는 것이다. 핵심은 "의존성 역전" 이라고 볼 수 있다.
구조: Adapter(In) → Port(In) → Domain ← Port(Out) ← Adapter(Out)
도메인 로직이 순수해지는 장점이 있다. 이 부분에 대해서는 예시를 보며 이해하는 게 쉽다.


계층형 아키텍쳐 예시

// Service가 Repository(인프라)에 직접 의존함
@Service
public class UserService {
    private final UserRepository userRepository; // 기술 표준인 JPA 등에 직접 의존

    public void register(UserDto dto) {
        UserEntity entity = new UserEntity(dto.getName());
        userRepository.save(entity); // 도메인 로직과 DB 저장이 뒤섞임
    }
}



헥사고날 아키텍쳐 예시


//① Port (인터페이스)
//도메인이 외부와 소통하기 위한 통로를 먼저 정의합니다.

// 도메인 계층에 위치한 인터페이스 (외부는 이 규격을 맞춰야 함)
public interface SaveUserPort {
    void save(User user);
}
//② Domain Service (핵심 로직)
//외부 기술을 전혀 모른 채, 오직 비즈니스 규칙에만 집중합니다.

public class RegisterUserService implements RegisterUserUseCase {
    private final SaveUserPort saveUserPort; // 인터페이스(Port)에만 의존

    public void register(User user) {
        // 비즈니스 로직 수행...
        saveUserPort.save(user);
    }
}
//③ Adapter (구현체)
//실제 DB 기술이나 외부 라이브러리는 여기서 처리합니다.

@Repository
public class UserPersistenceAdapter implements SaveUserPort {
    private final JpaUserRepository jpaRepository;

    @Override
    public void save(User user) {
        // 도메인 모델을 DB 엔티티로 변환하여 저장
        UserEntity entity = UserEntity.fromDomain(user);
        jpaRepository.save(entity);
    }
}



예시들을 설명하자면...
기존 아키텍처에서는 Service코드에 DB에 저장하는 코드까지 같이 존재했다. 간략한 예시이기 때문에 db에 저장하는 내용만 있지, 실 서비스들에서는 더욱 복잡한 내용이 얽히고 섥혀 있을것이다. Service에서는 이러한 작업들과 더불어, 도메인적인 내용(예: 잔액감소, 거래 등) 도 수행해야 한다.

하지만 헥사고날 아키텍처는 도메인 작업들 과 외부 작업을 아주 칼같이 분리한다. 어느정도냐면 도메인(엔티티)부분은 POJO로 작성을 진행하고, 라이브러리조차 사용하지 않게 한다.

그럼 외부랑 어떻게 소통하나?

라는 의문이 들 수 있다. 당연히 외부와 소통할 수 있다. 이 부분에서 자바의 다형성과 SOLID원칙 중 개방-폐쇄 원칙에 의거한다고 볼 수 있다.
외부와 소통하는 중간 다리역할을 “Port"라고 부른다.
내부에서 외부로 나가면 OutBoundPort 반대의 경우는 InBoundPort라고 부르고, 이들은 모두 interface로 구현되오있다.

이 인터페이스들을 구현하여 실제 외부와 접속하게 해주는 구현체들을 Adapter라고 부른다.

Port

public interface PaymentPort {
    void requestPayment(Long userId, long amount);
}

public interface UsageRepository {
    long getMonthlyUsage(Long userId);
}

Interface Implemention

@Component
public class TossPaymentAdapter implements PaymentPort {
    public void requestPayment(Long userId, long amount) {
        // Toss API 호출
    }
}

@Repository
public class UsageJpaAdapter implements UsageRepository {
    public long getMonthlyUsage(Long userId) {
        return usageJpaRepository.sumByUser(userId);
    }
}

이런 식으로, Port를 구현하여 사용하게 된다. 또한 자바의 IoC와 DI를 활용하여, Port에 적절한 구현체를 할당할 수 있다.

그럼 Port와 Entity는 어떻게 엮이나?



Entity

public class Usage {

    private Long userId;
    private long amount;
    private long price;

    public Usage(Long userId, long amount) {
        this.userId = userId;
        this.amount = amount;
        this.price = calculatePrice(amount);
    }

    private long calculatePrice(long amount) {
        return amount * 10;
    }

    public long getPrice() {
        return price;
    }
}

Port

public interface PaymentPort { // 외부 결제 시스템 호출용 포트(Outbound)
    void requestPayment(Long userId, long amount);
}

public interface UsageRepository { // DB 저장용 포트(Outbound)
    void save(Usage usage);
}

public interface ProcessUsageUseCase { // 사용량 저장 포트(Inbound)
    void processUsage(Long userId, long amount);
}

UseCase(Application)

public class BillingService implements ProcessUsageUseCase {// Implement inbound usecase

    private final UsageRepository usageRepository;
    private final PaymentPort paymentPort;

    public BillingService(
        UsageRepository usageRepository,
        PaymentPort paymentPort
    ) {
        this.usageRepository = usageRepository;
        this.paymentPort = paymentPort;
    }

    @Override
    public void processUsage(Long userId, long amount) {
        Usage usage = new Usage(userId, amount);

        usageRepository.save(usage);
        paymentPort.requestPayment(userId, usage.getPrice());
    }
}

UseCase(우리가 잘 아는 Service클래스)를 활용하여, Port와 Entity를 활용하여 작업한다. Service역할을 하기 때문에, 트랜잭션 관리도 Service(UseCase)안에서 작동한다.
위 예시는 Input Port를 만들어서 호출하지만 실제로는 Input Port를 따로 안 만들고, Application Service를 직접 Controller가 호출하기도 한다.

계층 구조

위 구조대로 구현하면 의존 관계는 다음과 같아진다.

Controller
   ↓
UseCase (Application Service)
   ↓
Domain Entity

또한, 데이터가 나가는 방향은 다음과 같다

UseCase → Port → Adapter

따라서 Spring JPA, Controller 등은 Adapter에 구현하게 된다(Spring JPA는 Outbound, Controller는 Inbound).

한마디로 정리하면, 비즈니스는 안에, 기술은 밖에 라는 원칙이다.

여기까지 읽었다면 다음 그림을 이해하기 쉬울 것이다

출처: https://engineering.linecorp.com/ko/blog/port-and-adapter-architecture







아직 잘 와닿지 않는다(글 쓰고 있는 내가..). 한가지 예시를 더 보자. 이 예시는 위 사진과 같은 출처를 지닌다.



RentParam을 RentalTarget으로 변경하여 메서드를 호출하는 예제

public class RentalController {

    private final TotalRentalService totalRentalService;
    // ...

    public Response<RentalHistoryView> rent(@RequestBody RentParam param) {
        // ...
        totalRentalService.rent(param.toRentTarget());
        // ...
    }
}

RentParam을 RentTarget로 변경하여 rent()메서드를 호출한다.



public class TotalRentalServiceImpl implements TotalRentalService {

    private final CustomerRepository customerRepository;
    private final RentalRepository rentalRepository;
    private final InventoryService inventoryService;
    private final RentalHistoryRepository rentalHistoryRepository;

    // ...

    public RentalHistory rent(RentalTarget target) {
        //...

        StoredItem rentedItem = inventoryService.rent(rental, borrower)
                                          .orElseThrow(AlreadyRentedException::new);
        // (StoredItem->Item 으로 변환하는 작업)...
        return history;
    }
}

rental 변수와, borrower를 통해서 외부와 통신을 한 뒤, outbound port를 활용하여 데이터를 가져오게 된다.

(InventoryService가 Port 역할을 하고, HttpInventoryService가 Port를 구현한 Adapter가 된다).



public class HttpInventoryService implements InventoryService {
    // ...

    @Override
    public Optional<StoredItem> rent(Rental rental, Customer borrower) {
        // ... HTTP 통신
        // ... JSON 역직렬화
        return Optional.of(storedItem);
    }
}

이때, HTTP요청을 하고, JSON 역직렬화를 통해서 StoredItem을 가져오게 된다. 그러나 외부 제공자가 StoredItem이라는 구조를 직접 제공하고 이를 활용하는 구조가 되버린다.



// 기존 JSON
{ "itemId": "ID", "itemStatus": "AVAILABLE", "rentalId": "RID", rentalName": "NAME" }
// 향상된 JSON
{ "item": { "id": "ID", "status": "AVAILABLE" }, "rental": { "id": "RID", "name": "NAME" } }

만일 JSON 형식이, 이렇게 바뀐다고 가정하자. 그러나 아뿔싸! 내 모든 코드는 StoredItem이라는 DTO에 맞춰져 있고, 이를 수정하기 위해서 엄청난 사이드이펙트가 발생할 수 있다. 여기서 하고싶은 말은, "외부 DTO에 내부 구현을 의존한 게 잘못" 이라는 것이다.



public class HttpInventoryService implements InventoryService {
    // ...

    @Override
    public Optional<Item> rent(Rental rental, Customer borrower) {
        // ... HTTP 통신
        // ... JSON 역직렬화
        return Optional.of(storedItem.toItem());
    }
}

그렇기 때문에, 외부에 의존을 하는 것이 아니라 "내부에 의존을 해야 하는" 것이다. 만약 이 Adapter부분에서 내부(Item)에 의존하게 구성했다고 생각해보자.



public class TotalRentalServiceImpl implements TotalRentalService {

    private final CustomerRepository customerRepository;
    private final RentalRepository rentalRepository;
    private final InventoryService inventoryService;
    private final RentalHistoryRepository rentalHistoryRepository;

    // ...

    public RentalHistory rent(RentalTarget target) {
        //...

        Item rentedItem = inventoryService.rent(rental, borrower)
                                          .orElseThrow(AlreadyRentedException::new);
        // ...
        return history;
    }
}

이 구조였다면, Outbound 가 변경(제공사 변경, JSON 구조 변경) 되는 상황에서도 UseCase 구현체(Application)인 TotalRentalServeiceImpl을 유지할 수 있다. 이것이 헥사고날 아키텍쳐의 장점이라고 볼 수 있다.



구조 정리

Controller (주어댑터)
    ↓
TotalRentalService (입력 포트)
    ↓
TotalRentalServiceImpl (Application / UseCase 구현)
    ↓
InventoryService (출력 포트)
    ↓
HttpInventoryService (출력 어댑터)
